Установка лазерной резки iLaser Smart

Установка лазерной резки iLaser Smart
Mодели со сменным столом 3050 х 1500 мм и защитной кабиной и лазерным источником мощностью до 6 кВт.

iLaser Smart – высокая мощность лазерного источника при компактных размерах сменного стола, позволяющая выполнять широкий спектр технологических операций на оборудовании, установленном в относительно небольшом помещении. Практичная модель комплектуется лазерным источником мощностью до 6 кВт и сменным столом 3050 х 1500 мм.

ilaser_02 ilaser_15

Высокопрочная стальная станина произведена с применением специализированного сварочного и фрезерного оборудования. Для обработки рабочей поверхности стола, сваренного из квадратных профильных элементов, применяется продольно-фрезерных станок GLU28. Применение массивных дополнительных элементов, увеличивающих общий вес конструкции, обеспечивает устойчивость станины к высоким динамическим нагрузкам.

Для облегчения траверсы (ось Х), произведенной из специального алюминиевого сплава, в одной из граней сформированы многочисленные отверстия.



Прецизионная фрезеровка стола

Режущая головка с автофокусом RAYTOOLS BM

ilaser_09Для автоматического изменения фокусного расстояния в режущую головку интегрирован линейный привод. Доступна возможность программирования фокусного расстояния для максимально эффективной работы с заготовками определенной толщины. Авторегулировка фокуса существенно облегчает настройку оптимального режима резания различных материалов. При выборе материалов из памяти библиотеки автоматически настраивается фокусное расстояние. Головка может комплектоваться стандартными линзами D30.

Компоненты

Комплектация

Компонент Брэнд Страна - производитель
Стол LaserMasch КНР
Лазерный источник Raycus/IPG КНР/Россия
Мощность от 1 до 6 кВт
Лазерная голова Raytools AG КНР/Швейцария (лицензия)
Чиллер Hans КНР
ЧПУ контроллер Cypcut КНР
Авт. контроль высоты BCS100 КНР
Зубчатая рейка APEX Тайвань
Направляющие HIWIN Тайвань
Серводвигатели по осям X/Y Yaskawa Япония
Сервопривод по оси Z Yaskawa Япония
Планетарный редуктор Shimpo Япония
Пропорциональный клапан SMC Япония
Предохранительный клапан SMC Япония
Электронные компоненты Schneider Франция

Технические особенности RAYTOOLS BM111

  • Сочетание эффективного воздушного потока и специально оптимизированной оптической конфигурации;
  • Двухслойная защита, ограждающая линзу от потенциально возможных загрязнений;
  • Регулировка автофокуса в диапазоне от +9 до -14 мм с шагом 0,05 мм;
  • Выдвижной вариант крепления линзы, адаптированный для простой замены;
  • Большое количество интерфейсов, позволяющих использовать различные типы волоконных лазеров.
Заготовки

Технические характеристики установки лазерной резки iLaser 3015 (Smart)

Параметр Спецификация
Тип SMART
Рабочий ход Ось X (мм) 3050
Ось Y (мм) 1520
Ось Z (мм) 100
Точность позиционирования Ось X (мм/м) ±0.03
Ось Y (мм/м) ±0.03
Ось Z (мм/м) ±0.01
Повторяемость Ось X (мм) ±0.02
Ось Y (мм) ±0.02
Ось Z (мм) ±0.005
Мощность привода Ось X (кВт) 1.8
Ось Y (кВт) 0.75
Скорость позиционирования макс (м/мин) 100
Ускорение (G) 0.6 - 1.0
Класс защиты IP54
Вес станка (т) 4.6
Габариты Д (мм) 7200
Ш (мм) 2465
В (мм) 2100

Эксплуатационные расходы

Расход газа показан на примере резки углеродистой и нержавеющей стали толщиной 1мм, O2 расходуется меньше по мере увеличения толщины металла.

N2 расходуется больше по мере увеличения толщины металла.

Расходный материал Расход Примечание
Электропотребление (кВт/ч) 8.5 Весь станок
O2(л/ч) 5.5 1мм углеродистой ст.
N2(л/ч) 20 1мм нержавеющей ст.
Защитное стекло/месяц 1 - 2
Сопло/месяц 2 - 3
Контролер промышленного типа CypCut

Высокоскоростное реагирование обеспечивает точную реализацию технических задач, обрабатываемых с помощью мощного графического редактора. Эксплуатация контроллера существенно облегчается за счет встроенной поддержки русского языка.

ilaser_30 ilaser_28 ilaser_29 контроллер

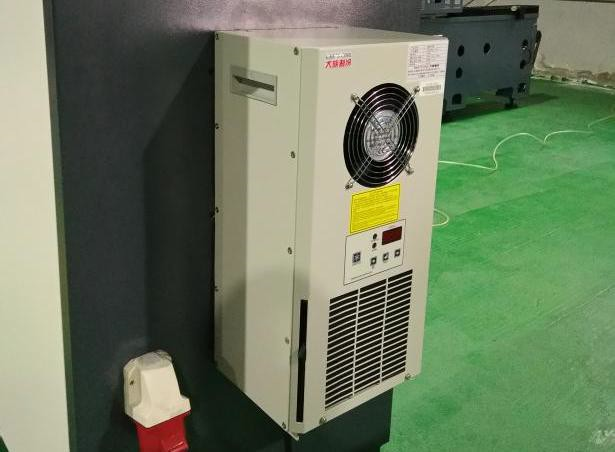

Конструкция стойки управления

Стойка пылезащищенного конструктивного исполнения оснащена сенсорным дисплеем, предназначенным для индикации рабочих параметров. На лицевую панель вынесены основные органы управления. Объединение элементов индикации и контроля обеспечивает оптимизацию рабочих процессов. Для загрузки программ и чертежей стойка оснащена USB разъемами. Комплектация стойки LAN разъемом обеспечивает возможность интеграции станка в сетевую инфраструктуру предприятия.
